Технические характеристики
Частота дискретизации: 44.1 кГц, 48 кГц, 88.2 кГц, 96 кГц, +4,1667%, +0,1%, –0,1%, –4,0% (±200 ppm)
Задержка сигнала: менее 1,7 мс, от Rio INPUT до Rio OUTPUT при соединении с PM10 через Dante, Fs= 96 кГц, параметр Dante Receive Latency = 0,25 мс
Коэффициент нелинейных искажений: менее 0,05% 20 Гц-20 кГц, +4 дБн на 600 Ом, Fs= 48 кГц, Менее 0,05% 20 Гц-40 кГ, +4 дБн на 600 Ом, Fs= 96 кГц, от ВХОДА до ВЫХОДА, чувствительность входа = мин.
Диапазон воспроизводимых частот: +0,5, –1,5 дБ 20 Гц-20 кГц, выход +4 дБн на 1 кГц, от ВХОДА до ВЫХОДА, Fs= 48 кГц / +0,5, –1,5 дБ 20 Гц-40 кГц, refer to +4 дБн на 1 кГц, от ВХОДА до ВЫХОДА, Fs= 96 кГц
Динамический диапазон: тип. 112 дБ, ЦАП, тип. 108 дБ, от входа до выхода, чувствительность входа = мин.
Уровень собственного шум: эквивалентный шум на входе: –128 дБн тип., чувствительность входа = макс.
Остаточный выходной шум: -88 дБн, ST master выкл.
Перекрёстные искажения: -100 дБ, смежные ВХ./ВЫХ. каналы, чувствительность входа = -6 дБ, 1 кГц *Измерено с исп. фильтра 30 дБ/окт. на 22 кГц
Требования к питанию: 100-240 В перем., 100/60 Гц
Потребляемая мощность: 120 Вт
Габаритные размеры (ШхВхГ): 480 х 220 х 368 мм
Масса: 13,5 кг
Рабочая температура: 0-40°C

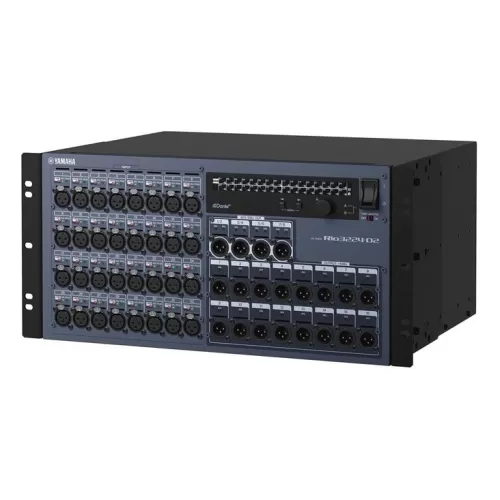

Блок высокоэффективных модулей ввода/вывода аудиосигнала для работы с консолями Yamaha серий CL, QL и RIVAGE PM10. Включает 32 аналоговых входа, 16 аналоговых выходов и 8 цифровых выходов AES/EBU. Rio3224-D2 подключается через цифровой протокол Dante, обеспечивая высокую гибкость при настройке системы. Имеет два встроенных источника питания для повышенной надёжности, буквенно-цифровой дисплей для визуального отображения состояния блока.

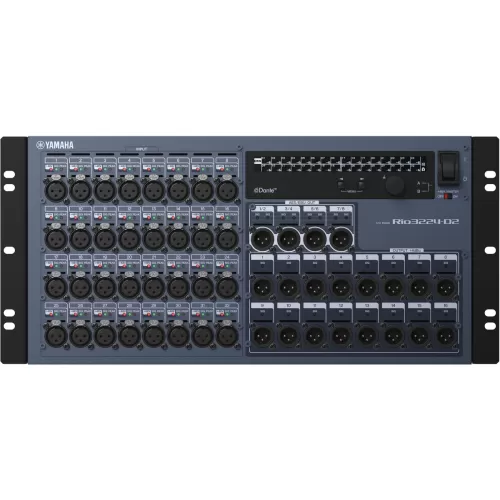

32 аналоговых входа, 16 аналоговых и 8 цифровых выходов.

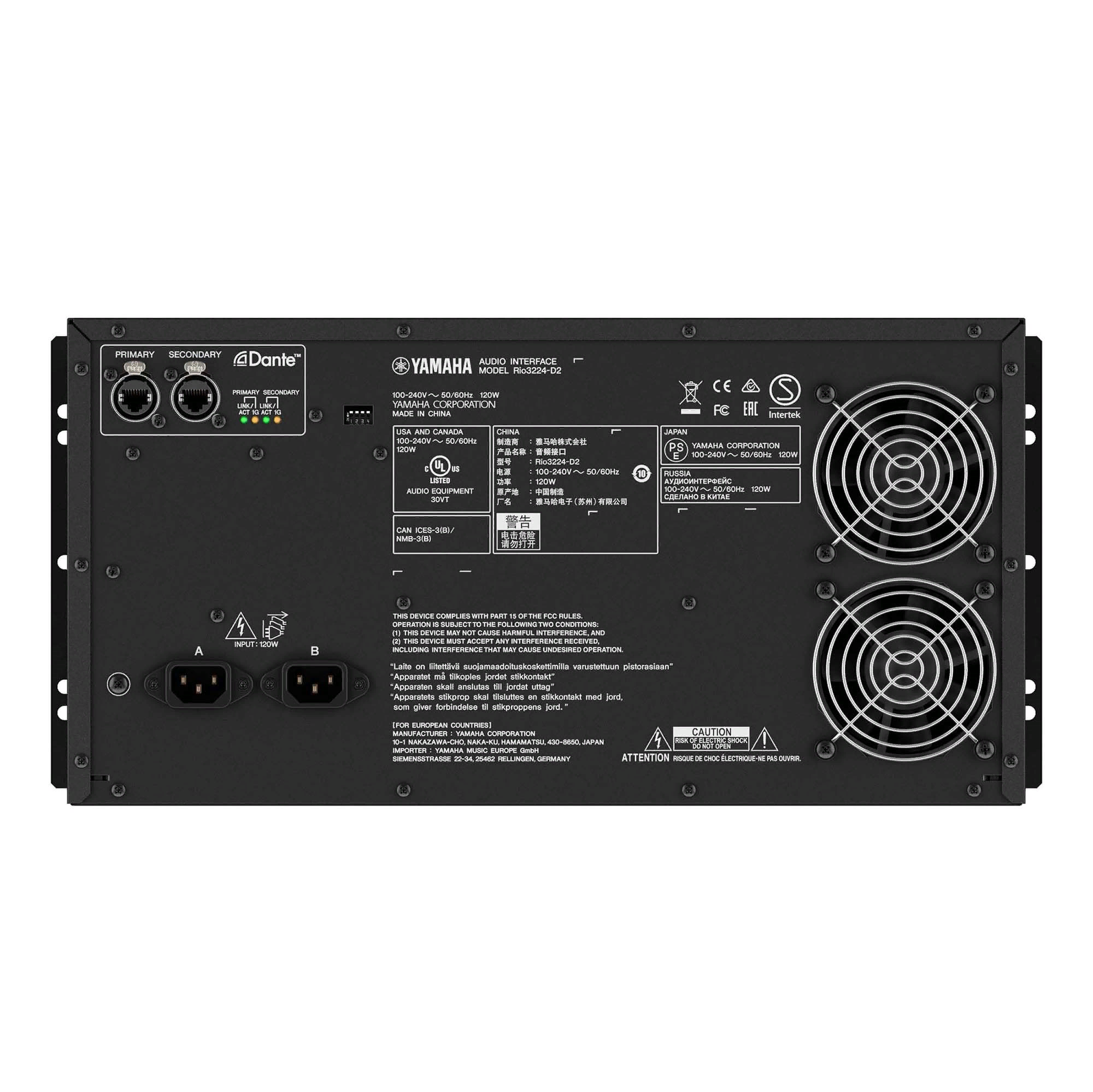

Соединения типа Redundant поддерживаются как Primary, так и Secondary разъемами; соединения типа Daisy chain также поддерживаются.
Наглядная индикация, локальное управление усилением и другими параметрами.
Габариты (Ш х В х Г): 480 x 220 x 368 мм
Масса без упаковки: 13,5 кг
В модулях ввода-вывода Rio3224-D2 и Rio1608-D2 реализован скрупулезный подход Yamaha к усилению живого звука, позволяющий кристально чисто записывать его в первозданном виде, а затем легко обрабатывать в соответствии с задачами любой сложности. Аналоговые цепи модулей ввода-вывода Rio3224-D и Rio1608-D первого поколения были переработаны с целью обеспечения звука, который представляет собой ещё одну ступень в развитии фирменной концепции Natural Sound, а также качества, поистине достойного статуса систем серии RIVAGE PM.
